Рамы ремизные для пневматических ткацких станков

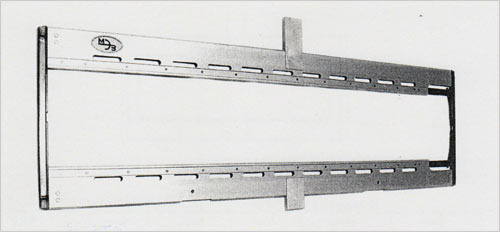

Рамы ремизные для пневматических ткацких станков

  • Ремизные рамы для ткацких станков типа П-105, П-125 предназначены для выработки легких и средних тканей с коэффициентом заполнения до 65%, шириной 105см и 125 см.
  • Рамы изготавливаются с галевоносителями сечением 22х1,7 мм под пластинчатые галева с С-образным ушком.
  • Планки ремизной рамы имеют специальный коробчатый секционный профиль, изготовляемый с высокой геометрической точностью из прочного алюминиевого сплава, сечением 96х9 мм.
  • Ремизные рамы снабжены разделителями из натуральной древесины.
  • Выпускаемые ремизные рамы соответствуют ТУ 9671-009-00300558-02

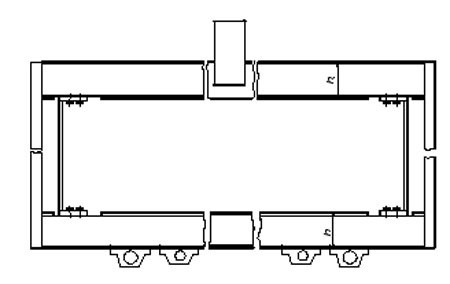

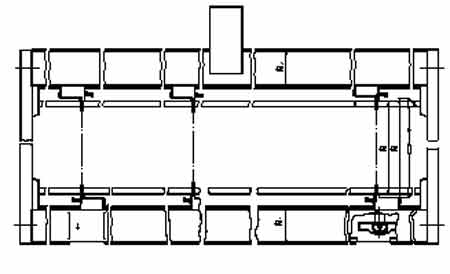

Рамы ремизные для пневматических ткацких станков Рамы ремизные для пневматических ткацких станков

Тип рамы Вид галев Мах галев, h Мах рамы, h1 Высота профиля планок, h2/h3 Вид боковины
П-105 П-125 перевивочная витые пластинчатые 260
280
257
277
60/60
96/96
П-образный

При заказе ремизной рамы указывается: тип ремизной рамы, мах галев, ТУ

Пример условного обозначения для заказа: ремизной рамы ткацкого станка П-105, при махе галев - 260мм, высота планок 96/96

Ремизная рама П-105, мах 260, 96/96, ТУ 9671-009-00300558-02 или Рама перевивочная П-105-ZS-8M, мах 260

По тебованию заказчика ремизные рамы могут поставляться в комплекте с галевами.
