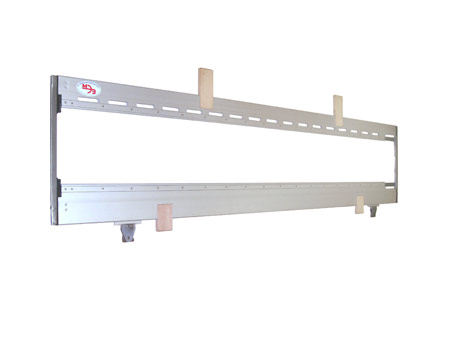

Рамы ремизные для ткацких станков SULZER RUTI и Р
- Ремизные рамы для ткацких станков типа Sulzer Ruti, Р выпускаются с галевоносителями сечением 22х1,7мм под галева с С-образным ушком и жестким креплением галевоносителей к планкам.
- Планки рамы имеют специальный коробчатый секционный профиль, изготавливаемый с высокой геометрической точностью из прочного алюминиевого сплава, сечением 96х9 мм или 120х9 мм.
- Профили планок могут быть снабжены шумопоглотителями.
- В ремизных рамах предусмотрены быстросъемные стойки, которые обеспечивают равноудаленность галевоносителей по всей ширине рамы.
- Ремизные рамы данной конструкции имеют высокую прочность и жесткость при сравнительно минимальной массе.
- Рамы данных конструкций способны формировать средние и тяжелые ткани с коэффициентом заполнения от 75% до 120%. с заправочной шириной 140, 190, и 250 см.
- Рамы могут изготавливаться под автоматическую проборку галев (по требованию заказчика);
- Выпускаемые рамы соответствуют ТУ 9671-004-00300558-2000.

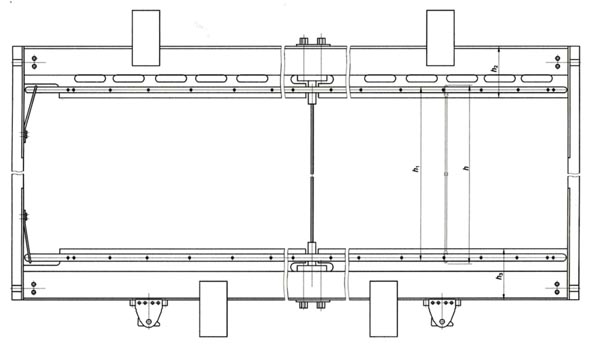

| Тип рамы | Мах галев, h | Мах рамы, h1 | Высота профиля планок, h2/h3 | Вид профиля боковины |
| Sulzer Ruti, Р |
280 331 380 |
277 328 377 |
96/120, 120/120 |
Т-образный или П-образный |
При заказе ремизной рамы указывается: тип ремизной рамы, заправочная ширина, мах галев.
Пример условного обозначения для заказа: рамы ремизной станка Sulzer Ruti с заправочной шириной 250 см, при махе галев 331 мм, с высотой планок: верхней - 96 мм, нижней - 120 мм, с Т-образной боковиной.
Ремизная рама Sulzer Ruti-250, 331-96/120-Т, ТУ 9671-004-00300558-2000
По требованию заказчика ремизные рамы могут поставляться в комплекте с галевами.
