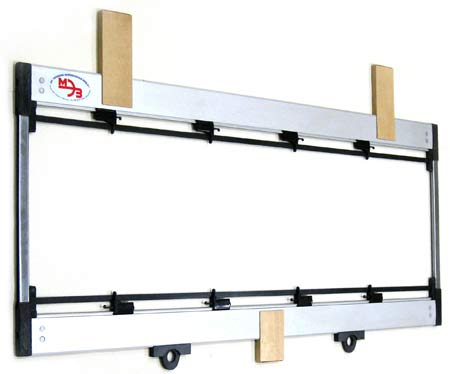

Рамы ремизные для ткацких станков АТПР (Тип I)
- Ремизные рамы для ткацких станков АТПР типа I предназначены для выработки легких и средних тканей с коэффициентом заполнения до 65%, шириной 100, 120 см и 140 см.
- Ремизные рамы типа I изготавливаются с галевоносителем сечением 10х1,5 мм под витые и пластинчатые галева с О-образным ушком.
- Планки рамы имеют специальный коробчатый профиль, изготавливаемый с высокой геометрической точностью из прочного алюминиевого сплава, сечением 60х9 мм.
- Рамы ремизные оснащены разделителями из натуральной древесины.
- Рамы ремонтопригодны.
- Выпускаемые рамы соответствуют ТУ 9671-005-00300558-2000.

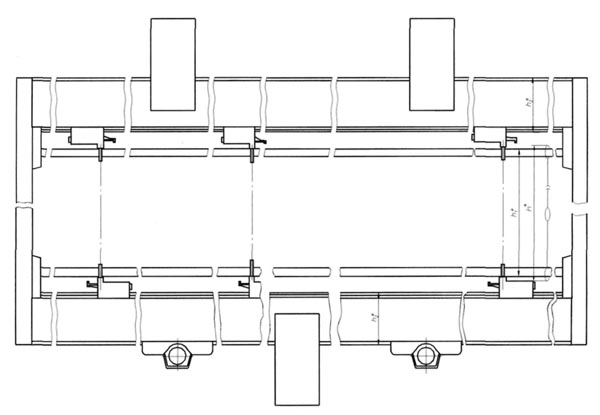

| Тип рамы | Вид галев | Мах галев, h | Мах рамы, h1 | Высота профиля планок, h2/h3 | Вид боковины |
| АТПР Тип I | пластинчат. или витые |
265 280 |
263 277 |
60/60 | П-обр. |
При заказе указывается: модель ткацкого станка, заправочная ширина,тип рамы, мах галев, ТУ.
Пример условного обозначения для заказа: ремизной рамы для ткацкого станка АТПР-120-5, Тип I, при махе галев 280 мм.
Ремизная рама АТПР-120-5, I-280, ТУ 9671-005-00300558-2000
По требованию заказчика ремизные рамы могут поставляться в комплекте с галевами.
