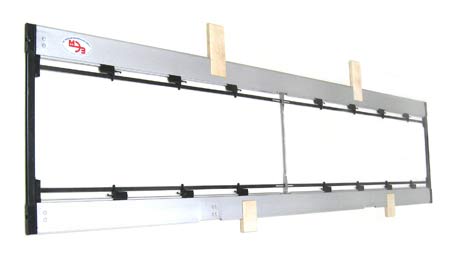

Рамы ремизные для ткацких станков СТБ (Тип I)

Рамы ремизные для ткацких станков СТБ (Тип I)
  • Ремизные рамы для ткацких станков СТБ типа I предназначены для выработки легких и средних тканей с коэффициентом заполнения до 75%, шириной от 180 см до 330 см.
  • Ремизные рамы Типа I изготавливаются с галевоносителем сечением 10х1,5 мм под витые и пластинчатые галева с О-образным ушком.
  • Планки рамы имеют специальный коробчатый секционный профиль, изготавливаемый из прочного алюминиевого сплава, сечением 60х9 мм и 72х9 мм.
  • Ремизные рамы имеют высокую прочность и жесткость при сравнительно минимальной их погонной массе.
  • Ремизные рамы оснащены разделителями из натуральной древесины.
  • Рамы ремонтопригодны.
  • Выпускаемые рамы соответствуют ТУ 9671-004-00300558-2000.
Рамы ремизные для ткацких станков СТБ (Тип I)

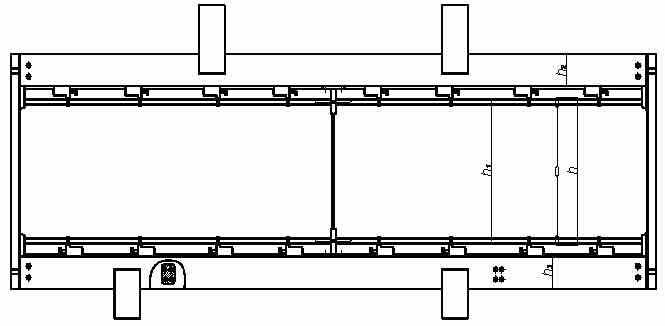

Тип рамы Мах галев, h Мах рамы, h1 Высота профиля планок, h2/h3 Вид боковины
СТБ Тип I 280
330
335
277
327
332
72*/72 П-образный

* По требованию заказчика высота верхней планки может быть 60 мм.

При заказе ремизной рамы указывается: модель ткацкого станка, заправочная ширина, (завод изготовитель)**, тип рамы, мах галев, высота профиля верхней и нижней планок, ТУ.

** - указывается только для станков СТБ-250 и СТБ-280
(Н) - Ремизные рамы для станков Новосибирского завода;
(Ч) - Ремизные рамы для станков Чебоксарского завода.

Пример условного обозначения для заказа: рамы для станка СТБ с заправочной шириной -280(Ч), тип I, мах галев 330 мм, высота планок: верхней - 60 мм; нижней -72 мм, профиль боковины - П-образный.

Ремизная рама СТБ-280 (Ч), I-330-60/72- ТУ 9671-004-00300558-2000

По требованию заказчика ремизные рамы могут поставляться в комплекте с галевами.
