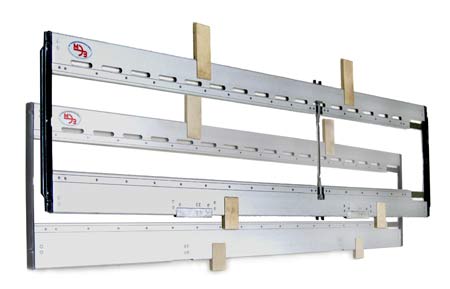

Рамы ремизные для ткацких станков СТБ (Тип II)
- Ремизные рамы для ткацких станков СТБ типа II и предназначены для выработки легких, средних и тяжелых тканей с коэффициентом заполнения от 65% до 120% с заправочной шириной от 180 см до 390 см.
- Ремизные рамы Типа II изготавливаются с галевоносителем сечением 22х1,7мм под галева с С-образным ушком и являются беззоновыми.
- Планки рамы имеют специальный коробчатый секционный профиль, изготавливаемый из прочного алюминиевого сплава, сечением 96х9 мм и 120х9 мм.
- Ремизные рамы имеют высокую прочность и жесткость при сравнительно минимальной их массе.
- Профили планок снабжаются шумопоглотителями (по требованию заказчика).
- Ремизные рамы оснащены разделителями из натуральной древесины.
- Промежуточные стойки жесткости быстросъемные.
- Для тяжелых и технических тканей зона установки замка в планку армируется стальной обоймой.
- Рамы могут изготавливаться под автоматическую проборку галев (по требованию заказчика)
- Выпускаемые рамы соответствуют ТУ 9671-004-00300558-2000.

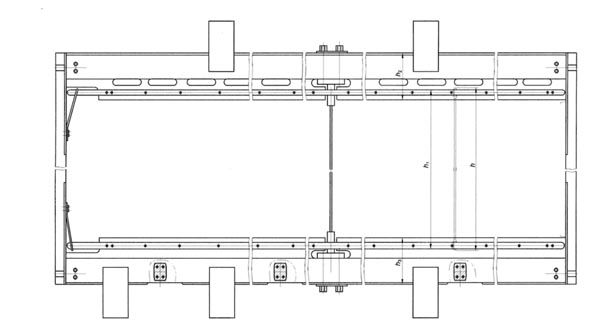

| Тип рамы | Мах галев, h | Мах рамы, h1 | Высота профиля планок, h2/h3 | Вид боковины |
| СТБ Тип II |
280 331 381 |
277 328 378 |
96/96 96/120 120/120 |
Т-образный или П-образный |
* По требованию заказчика высота верхней планки может быть 60 мм.
При заказе ремизной рамы указывается: модель ткацкого станка, (завод изготовитель)**, тип рамы, мах галев, высота профиля верхней и нижней планок, вид боковины, ТУ
** - указывается только для станков СТБ-250 и СТБ-280
(Н) - Ремизные рамы для станков Новосибирского завода;
(Ч) - Ремизные рамы для станков Чебоксарского завода.
Пример условного обозначения для заказа: рамы для станка СТБ-280(Ч), тип II, мах галев 331 мм, , высота планок: верхней - 96 мм; нижней - 120 мм, профиль боковины - Т-образный.
Ремизная рама СТБ-280 (Ч), II-331-96/120-Т, ТУ 9671-004-00300558-2000
По требованию заказчика ремизные рамы могут поставляться в комплекте с галевами, а также изготавливаться с усиленным замком, что должно указываться при заказе (УЗ).
