Лицы для жаккардовых машин с пружинным элементом
Лицы с пружинным элементом применяют на высокоскоростных жаккардовых станках, где основным требованием является четкое раскрытие зева и необходимое усилие возврата галева. Упругий элемент (пружина) с внутренним сердечником находится в кожухе, который защищает пружину от пыли. В зависимости от усилия пружины, кожух должен иметь отличительную метку.
Основная характеристика лиц с пружинным элементом
| № п.п | Галево | № п.п | Упругий элемент | Указать требуемое кол. (шт.) | |||
| Мах мм | Диаметр мм | Глазок мм | Коэффициент жесткости, Н/м | Усилие пружины, Н | |||
| 1 | 265 | 0,5 |
4,0х1,5 5,2х2,3 5,6х2,7 |
1 | 5,3 | 0,19 | |
| 2 | 350 | 0,4 | 2 | 6,3 | 0,22 | ||
| 3 | 9,8 | 0,34 | |||||
| 3 | 350 | 0,4 |
4,0х2,0 6,0х3,0 |
4 | 18,4 | 0,64 | |
| 5 | 33,8 | 1,18 | |||||
|

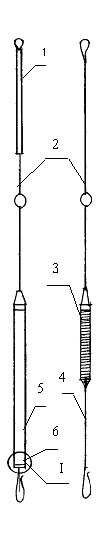

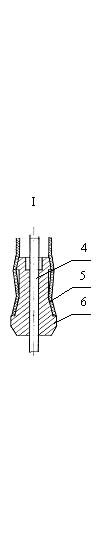

1 - Трубка 2 - Галево 3 - Пружина 4 - Сердечник с крючком 5 - Кожух 6 - Заглушка направляющая
|

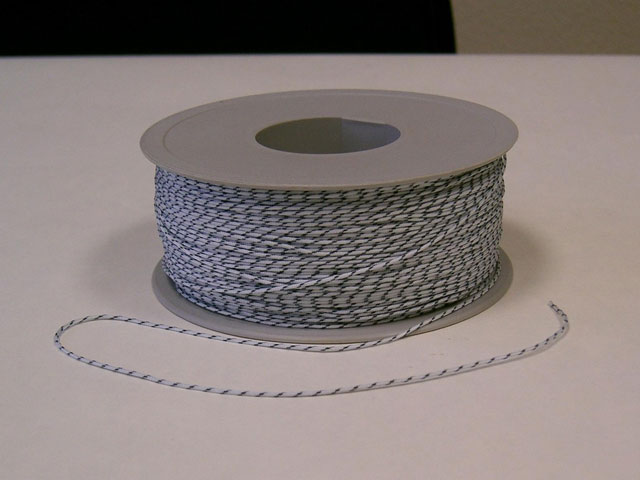

| Линейная плотность, Текс | Нагрузка на лицу, г | Область применения | Указать требуемое кол-во (кг или м) |
| 280 | до 19 | легкие шелковые ткани | |
| 410 | 22-25 | шелковые подкладочные ткани, легкие портьерные ткани | |
|
540 590 |
34-40 | легкие мебельные ткани, портьерные ткани | |
|
600 700 |
до 64 | тяжелые мебельные ткани, велюр, скатерти, гобелены, махровые изделия | |
|
800 880 |
90-118 |
